5장. 디지털 전송방식

5. 디지털 전송방식

---

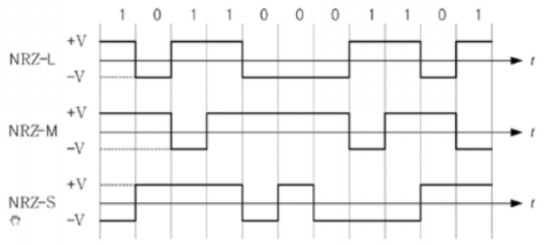

NRZ (Non Return to Zero) : 기본 PCM ★

- Level : 1-> +V   (1일때 +V 값을)

           0 -> -V   (0일때 -V 값을)



- Mark : 1 -> 레벨 변화

           0 -> 레벨 변화 없음



- Space :  Mark 방식과 반대

              1 -> 레벨 변화 없음

              0 -> 레벨 변화



---

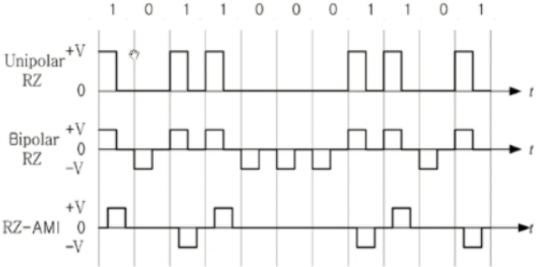

RZ (Return to Zero) ★

- Unipolar : 단극 (양전압만 사용)

- Bipolar : 양극 ( 양전압, 음전압 사용)

- AMI (Alternative Mark Inversion) : 0 -> 0V , 1-> 교대로 반전

---



BI- phase : 2중위상 ★★

- Level (맨체스터 코드) : 비트의 중간에서 파형의 천이 발생

- ★Mark : 각 비트 구간 시작점에서 천이 발생 (비트 중간천이 발생: 1)

- ★Space : Mark 방식과 반대 ( 비트 중간 천이 발생: 0)

---

자연 변조(Miller code)★

1 -> 비트 중간 천이,

0 -> 천이 없음 , 반복 극성 변화 < 0 이나 1 이 연속적으로 반복시 천이)



---

Dicode★

- NRZ : 비트 변환 ( 0 <-> 1) -> 극성 변환, 비트 반복 -> 0V

- RZ: 비트 변환(0<->1) -> 반비트 펄스 극성 변환, 비트 반복 -> 0V
